洞察钛界，钛有深度

        TC4钛合金丝材在冷拉拔加工过程中除存在粘模问题外，还面临以下难题：一是现有工艺的连续冷拉拔应变量普遍偏小，大应变拉拔困难；二是为恢复拉拔塑性而进行的中高温退火，会消除加工硬化效应，导致强度损失。这些问题制约了TC4丝材在高强度应用领域的发展。

       大连理工大学周岩等人采用了脉冲电流冷拉拔（EPT）TC4钛合金的方法，通过脉冲电流抑制高能锥面<c+a>滑移，减少位错堆积和晶格摩擦，加速晶界扩散（非热效应主导）。EPT处理后的试样抗拉强度虽降低42 MPa，但延伸率显著提升。这一发现为TC4钛合金的低温精密成形提供了新思路，不仅减少能耗和高温氧化风险，还拓展了其在航空航天等领域的应用潜力。

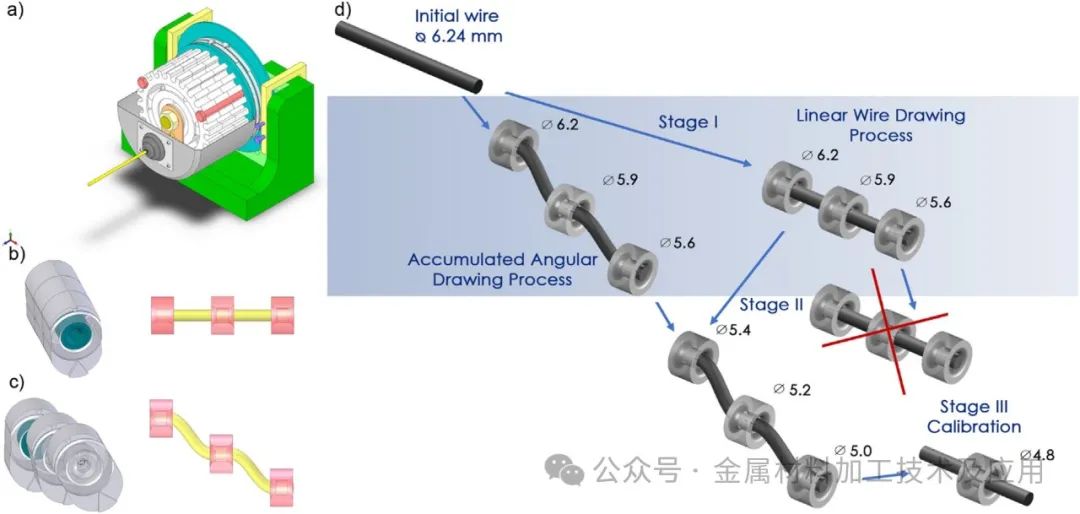

       波兰AGH科技大学J.Kawalko等人使用阶梯式模具布局（ADD）拉拔TC4合金线材，通过引入多向应变路径成功实现大应变（ε=0.51）。AAD工艺能显著细化晶粒（2.68 μm→2.01 μm），促进棱柱面<a>和锥面<c+a>滑移，改善塑性。相比传统线性拉拔，AAD试样兼具更高强度和延伸率，通过织构调控和位错多系滑移，兼顾强度（超过1000 MPa）与塑性（优于传统冷拉拔制品），为钛合金低温加工提供新方法（图1）。

图1

       东南大学团队采用简单的固定模拉拔技术，通过精细控制冷拉拔工艺及热处理工艺参数，开发出超高强度TC4钛合金丝制备技术，抗拉强度超过1400MPa，均匀延伸率超过3%。

       除钛合金冷拉拔变形外，还有许多钛合金变形方式，如等径角挤压（ECAP）、多向锻造（MF）、高压扭转（HPT）等，多数研究集中在应变速率、变形量、化学成分以及晶粒尺寸方面。Zherebtsov等通过多向锻造和温轧制备出超细晶Ti-6Al-4V，在550°C、2×10⁻⁴s⁻¹条件下，合金展现优异低温超塑性，延伸率1000%，β相从三叉晶界转变为连续网状结构，促进晶界滑移，使动态粗化速率比静态快100倍。

       Ata Radnia等采用等径角挤压（ECAP）在540 ℃下对Ti-6Al-4V合金进行两道次变形，随后进行340 ℃/1 h的退火处理。研究发现，ECAP+退火处理使α晶粒尺寸从970 nm细化至550 nm，力学性能显著提升。屈服强度提高15-25%（1084 MPa），抗压强度增至1843 MPa，且韧性提高39%。

       M. Ravi Shankar等人采用基于切削加工的塑性变形技术，对纯钛进行近室温剧烈塑性变形（SPD），成功实现了超细晶结构的制备。通过控制刀具前角（+20°和-20°）调控应变，芯片区域获得约100 nm的等轴晶粒，硬度显著提升至230-247 HV（原始材料为144 HV）。与高温等径角挤压（ECAP）相比，近室温变形抑制位错湮灭，晶粒更细小，力学性能更优。
