洞察钛界，钛有深度

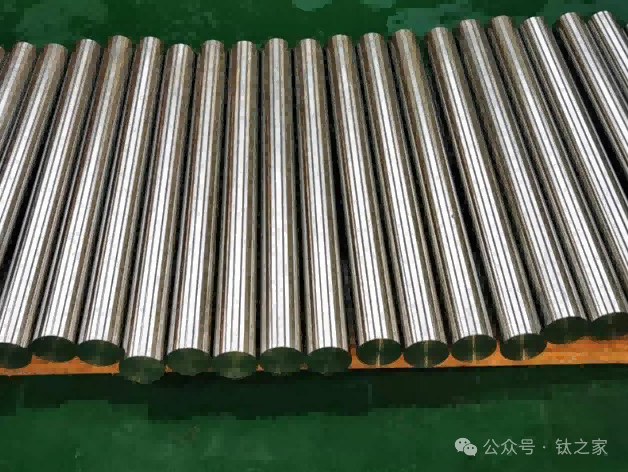

        钛棒作为重要的钛材半成品，广泛应用于航空航天、医疗器械、化工及高端体育器材等领域。其制造过程涉及多个关键步骤，工艺路线的选择与执行质量直接影响最终产品的性能、精度和成本。深入理解并控制以下核心影响因素，是确保高品质钛棒生产的关键：

       1.  原材料选择：性能的基础

       钛棒的性能根基在于所选用的钛合金牌号及其原始状态（如海绵钛、回收料、中间合金配比）。不同的合金（如纯钛、Ti-6Al-4V, Ti-3Al-2.5V等）具有显著差异的**成分、相组成、力学性能（强度、塑性、韧性）和工艺特性（如可锻性、淬透性）。

       选择时必须严格依据最终产品的**服役环境要求（如强度、耐腐蚀性、生物相容性、高温性能）和后续加工需求（如可焊性、冷成形性）来确定合适的合金牌号、成分控制范围及杂质（如O, N, Fe, C）含量限制。高纯或特定牌号对原材料纯净度要求极为苛刻。

       2.  熔炼与铸造：纯净度与均匀性的源头

       熔炼是决定钛棒**冶金质量（纯净度、成分均匀性、低偏析）的核心环节。常见的工艺包括**真空自耗电弧熔炼（VAR）和冷床炉熔炼（如电子束冷床炉EBCHM、等离子弧冷床炉PACHM）。

       关键控制点：

       真空/惰性气氛控制：严格防止熔炼过程中气体（O, N, H）污染。

       熔炼参数：电流、电压、熔速等影响熔池深度、凝固速率和偏析程度。

       电极质量：自耗电极的压制密度和均匀性影响熔炼稳定性。

       铸造锭型与冷却：决定铸锭的宏观晶粒结构和潜在缺陷（缩孔、疏松）。冷床炉在去除高密度夹杂（HDI）和低密度夹杂（LDI）方面具有优势。

       3.  热处理：调控微观组织与性能

       热处理是连接熔铸坯料与最终产品性能的桥梁，贯穿于钛棒制造的多个阶段（如铸锭均匀化、开坯后、成品前）。

       目的与类型：

       均匀化退火：消除铸锭成分偏析和内应力。

       再结晶退火：消除加工硬化，恢复塑性，细化晶粒。

       固溶处理+时效：对于可热处理强化的α+β和β钛合金，通过控制加热温度（通常在β相变点附近或以下）、保温时间、冷却速度（水淬、空冷）以及随后的时效温度和时间，精确调控α/β相比例、形态、尺寸及析出强化相，从而获得所需的强度、韧性、疲劳等综合性能。

       应力消除退火：去除加工或焊接残余应力。

       4.  热机械加工（精加工与成型）：塑形与组织优化

       此阶段是将大尺寸铸锭或坯料通过塑性变形加工成所需规格和性能钛棒的核心过程，通常结合了**锻造、轧制（热轧、温轧、冷轧）、拉伸（拉拔）等工艺。

       关键作用与影响因素：

       塑形：获得目标直径、长度和公差。

       致密化与缺陷愈合：消除铸态组织中的孔隙、疏松等缺陷。

       微观组织控制：热加工的温度、变形量（锻造比、轧制压下率、拉伸减面率）、变形速率及道次间的热处理制度，共同决定了晶粒的破碎、再结晶程度、相转变以及织构（各向异性）的形成。这对最终棒材的力学性能、各向同性和疲劳寿命至关重要。

       表面质量控制：加工过程中的润滑、模具状态、温度控制直接影响表面光洁度、划伤和氧化层。

       5.  表面处理：提升性能与外观

       表面处理旨在改善钛棒的表面完整性、功能性及外观：

       常见工艺：

       酸洗：去除热加工形成的氧化皮（α污染层）和轻微的表面污染，是后续加工或使用的基础。

       喷砂/喷丸：清理表面，获得均匀的亚光效果，引入表面压应力可提高疲劳强度。

       机械抛光：获得高光洁度表面，常用于装饰或减少流体阻力。

       电解抛光：获得更均匀、洁净、低粗糙度的镜面效果，常用于医疗器械。

       阳极氧化：形成致密、耐磨、耐腐蚀的氧化膜，可着色（装饰性），并改善生物相容性或作为涂装底层。

       6.  检测与质量控制：性能与合规的保障

       贯穿整个制造流程的严格检测与质量控制是确保钛棒**满足设计规范、安全标准及客户要求**的生命线。

       关键检测项目：

       化学成分分析：确保合金成分及杂质元素在允许范围内（光谱分析、ICP等）。

       力学性能测试：拉伸试验（强度、延伸率）、硬度测试、冲击韧性、高温持久/蠕变（特定要求）等。

       微观组织检验：金相观察α/β相形貌、晶粒度、夹杂物等。

       无损检测（NDT）：超声波探伤（UT）检测内部缺陷（夹杂、裂纹、孔洞）；涡流检测（ET）或渗透检测（PT）检测表面及近表面缺陷；X射线检测（RT）用于特定应用。

       尺寸与公差检测：直径、长度、圆度、直线度等几何精度。

       表面质量检查：粗糙度、划痕、裂纹、氧化等目视或仪器检测。

       特殊要求检测：如生物相容性测试（医疗）、盐雾试验（耐蚀性）、氢含量分析等。

       结论

       钛棒的制造是一个复杂且精密的系统工程，其最终质量是**原材料品质、熔炼纯净度、热处理制度、热机械加工参数、表面处理效果以及全过程严格质量控制**等众多因素协同作用的结果。深刻理解并精准控制这些核心影响因素，是实现高性能、高精度、高可靠性钛棒稳定生产的关键。制造商需根据产品规格、应用场景及标准要求，科学制定并优化工艺路线，并在每个环节实施严格的监控与检验。
