洞察钛界，钛有深度

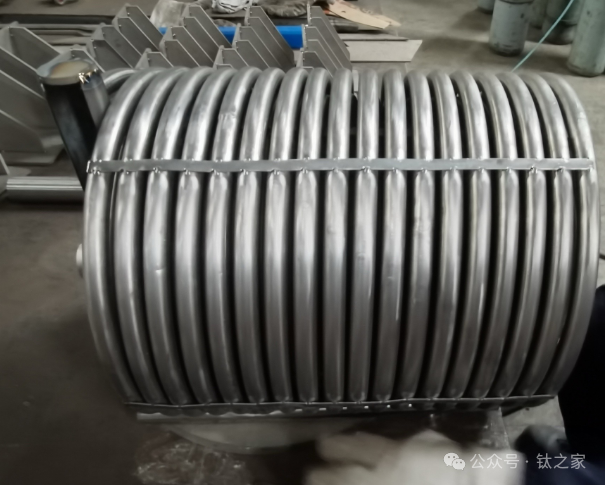

        弯曲半径是钛盘管加工与应用中的关键参数，指在弯曲过程中为防止管子出现裂纹、变形或损坏所必须满足的最小内侧半径。正确选择弯曲半径至关重要，它直接关系到钛盘管的使用寿命、结构完整性及运行安全性。

       核心原则与影响因素：

       1. 基本规则：钛盘管的最小弯曲半径通常不小于管径的3倍（即R≥3D，其中R为弯曲半径，D为管外径）。这是保证弯曲成形质量的基本准则。

       2. 管径影响：对于较大管径的钛盘管，实际所需的最小弯曲半径往往需要更大，以确保足够的成形裕度。

       3. 壁厚影响：管壁厚度是另一关键因素。壁厚越薄，管子在弯曲时抵抗失稳和起皱的能力越弱，通常需要更大的弯曲半径来保证质量。

       4. 弯曲角度：弯曲角度（即弯头的弧度）也会影响成形难度。角度越大（越接近180°），对材料变形的要求越高，同样需要更谨慎地选择或验证弯曲半径。

       5. 材料状态：钛材的牌号、热处理状态（如退火态）会影响其塑性和冷加工性能，进而影响可实现的弯曲半径。

       确定最佳弯曲半径的方法：

       理论计算和标准规范提供了初步指导，但实践中的最佳弯曲半径通常通过弯曲试验确定：

       1. 试验准备：使用与量产相同的钛管材质、规格（管径、壁厚）和状态（如退火态）制作试样。

       2. 试验过程：

       将试样置于可精确调节弯曲半径和角度的专用弯曲装置（如弯管机）上。

       逐步减小弯曲半径（或逐步增大弯曲角度），在设定的弯曲半径下进行弯曲操作。

       密切观察管子变形情况。

       3. 结果评估：

       临界点判断：当管子表面开始出现肉眼可见的裂纹、明显的椭圆度畸变（压扁）、起皱或壁厚过度减薄时，即达到了该规格管材在该工艺条件下的极限。

       确定安全半径：在发生破坏的临界半径基础上，增加一定的安全裕度（通常为10%-20%），即可确定为该规格钛盘管在特定工艺下的安全最小弯曲半径或推荐弯曲半径。

       微观检测（可选）：对于高要求应用，可对弯曲部位进行金相检查，确认无微观裂纹或组织损伤。

       确保弯曲质量的其它关键控制点：

       除了严格遵循弯曲半径要求外，还需对以下工艺参数进行精细控制，以保障钛盘管的弯曲质量和性能：

       弯曲角度：精确控制目标角度。

       弯曲速度：过快的弯曲速度可能导致局部过热或应力集中，通常推荐较慢、匀速的弯曲。

       支撑与防皱：使用合适的芯棒、压块或防皱板（尤其对于薄壁管和大半径弯管）来支撑管壁，防止截面畸变和起皱。

       润滑：使用合适的润滑剂减少管子与模具间的摩擦，改善表面质量。

       冷却（必要时）：对于高强度钛合金或在特定条件下，可能需要控制弯曲过程中的温度或采取冷却措施。

       钛盘管的弯曲半径选择是一个需要综合考虑管径、壁厚、弯曲角度、材料性能以及具体工艺参数的工程问题。严格遵守“最小弯曲半径不小于管径3倍”的基本原则，并通过严谨的弯曲试验确定特定条件下的安全半径，是避免弯曲缺陷、确保钛盘管质量和安全应用的核心。同时，对弯曲速度、支撑方式、润滑等工艺细节的精细控制也同等重要。
